Перевозка станков и промышленного оборудования
Станок чаще всего повреждается не в дороге, а на погрузке и из-за плохой подготовки: незафиксированный шпиндель, остатки масла в системе, коррозия направляющих после морского плеча. Перевозка станков и промышленного оборудования — это цепочка из подготовки, упаковки, такелажа, выбора транспорта и крепления, и провал любого звена стоит дороже самой доставки. Разбираем каждый этап: как готовят оборудование, какой транспорт подходит под разную массу, как крепят груз в кузове и что влияет на стоимость.
Содержание
- 1. Какое оборудование возят и чем оно отличается
- 2. Подготовка станка к перевозке
- 3. Упаковка и маркировка
- 4. Такелаж и погрузка
- 5. Какой транспорт выбрать
- 6. Крепление станка в кузове
- 7. Документы и страхование
- 8. От чего зависит стоимость
- Часто задаваемые вопросы (FAQ)
1. Какое оборудование возят и чем оно отличается
Масса промышленного оборудования колеблется от нескольких сотен килограммов до сотен тонн, и от неё зависит всё остальное: способ погрузки, транспорт, разрешения. Ориентировочная раскладка по основным группам:
| Тип оборудования | Ориентировочная масса | Особенности перевозки |
|---|---|---|
| Токарные и фрезерные станки с ЧПУ | 2-10 т | Точная геометрия, электроника и стойка ЧПУ боятся ударов и влаги |
| Обрабатывающие центры | 5-25 т | Фиксация шпинделя, столов и магазина инструментов |
| Тяжёлые станки: продольно-строгальные, карусельные, расточные | 30-150 т и больше | Разборка на узлы, негабарит, трал и спецразрешение |
| Прессы и штамповочное оборудование | 10-200 т | Высокий центр тяжести, риск опрокидывания при подъёме |
| Производственные линии | десятки мест разной массы | Комплектация, маркировка каждого места, порядок монтажа |
| Медицинское и лабораторное оборудование | 0,5-10 т | Чувствительность к вибрации, температуре и наклону |
Отсюда первый вопрос к заказчику: масса, габариты и центр тяжести из паспорта оборудования. Без этих цифр нельзя подобрать ни кран, ни трал, ни схему крепления.
2. Подготовка станка к перевозке
Подготовка начинается с руководства по эксплуатации: производитель указывает транспортное положение узлов, штатные фиксаторы и точки строповки. Всё, что написано там, приоритетнее общих советов. Типичный порядок работ:
- Отключение и демонтаж коммуникаций: электропитание, пневматика, гидравлика, система охлаждения. Концы кабелей и шлангов маркируют для обратного монтажа.
- Слив жидкостей: СОЖ, гидравлическое масло, смазка из баков. Ёмкость, в которой при наклоне плещется жидкость, — источник протечек и загрязнения.
- Фиксация подвижных узлов: шпиндельная бабка, столы, каретки, пиноль, суппорты переводятся в транспортное положение и фиксируются штатными кронштейнами. Если кронштейны утеряны, их изготавливают по чертежу.
- Снятие выступающих частей: пульт ЧПУ на поворотной консоли, кожухи, транспортёры стружки, ограждения. Их упаковывают отдельно и маркируют.
- Защита от коррозии: открытые металлические поверхности, особенно направляющие и зеркала столов, покрывают консервационной смазкой, станок оборачивают ингибиторной (VCI) плёнкой и закладывают влагопоглотитель.
- Защита электроники: шкафы управления закрывают, внутрь кладут силикагель, дверцы фиксируют от открывания.
- Фотофиксация состояния до погрузки: общий вид, заводская табличка, критичные узлы. Это главный аргумент при любой претензии.
Для морской и мультимодальной перевозки защиту от коррозии делают с запасом: в контейнере при переходе через климатические зоны выпадает конденсат, и за 30-40 суток пути направляющие без консервации могут покрыться ржавчиной.
3. Упаковка и маркировка
Станок в габарите стандартного транспорта везут на деревянных полозьях или в ящике. Для грузов массой от 200 кг до 20 т применяют деревянные ящики по ГОСТ 10198-91, при большей массе — индивидуальную обрешётку или салазки из бруса.
- Полозья (салазки) поднимают станок над полом кузова, дают вилам погрузчика заход и распределяют нагрузку.
- Обрешётка защищает от механических повреждений, но не от влаги, поэтому под ней обязательна плёнка.
- Сплошной ящик нужен для морских перевозок, открытых площадок и хрупкой электроники.
На упаковку наносят манипуляционные знаки: «Верх», «Хрупкое», «Беречь от влаги», «Центр тяжести», «Место строповки» (международные образцы — ISO 780). Знак центра тяжести и места строповки — не формальность: по ним работает стропальщик, который видит груз впервые.
Для международных перевозок деревянная упаковка обычно должна пройти фитосанитарную обработку и иметь маркировку по стандарту ISPM 15. Без неё груз могут задержать на границе.

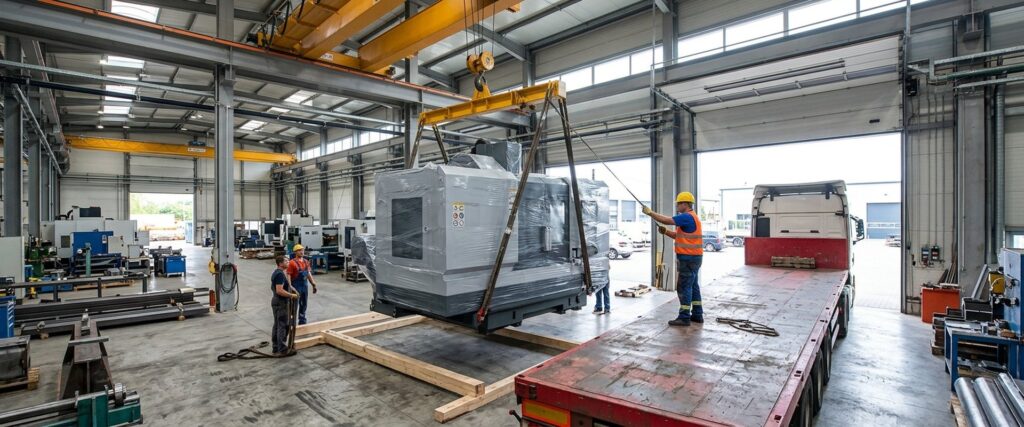

4. Такелаж и погрузка
Такелаж — самый рискованный этап перевозки станка. Именно здесь случаются падения, перекосы и повреждения станины. Инструменты подбирают под массу и условия цеха:
| Инструмент | Когда применяют |
|---|---|
| Мостовой кран цеха | Если грузоподъёмности хватает и есть проезд машины под кран |
| Автокран или гусеничный кран | Погрузка на улице, большие массы, отсутствие крана в цехе |
| Гидравлические домкраты и клинья | Подъём станка с фундамента для подвода тележек |
| Роликовые такелажные тележки (платформы) | Перемещение по полу цеха к воротам без крана |
| Гидравлическая портальная система | Подъём в цехах с низким потолком, где кран не помещается |
| Лебёдки и тали | Протяжка по полу, затаскивание на площадку трала |
Перед работами проверяют пол по пути перемещения (выдержит ли плита перекрытия), ширину и высоту ворот, радиус поворота в проходах. Стропят только за штатные точки или траверсой, никогда — за кожухи, направляющие или шпиндель. Крановые работы на опасных производственных объектах ведутся по проекту производства работ.
5. Какой транспорт выбрать
Транспорт определяют масса и габариты с упаковкой. Пока станок укладывается в 2,6 м по ширине, 4 м по высоте с учётом высоты площадки и в допустимую массу, он едет без разрешений.
| Масса и габариты | Транспорт | Разрешение |
|---|---|---|
| До 3 т, в габарите | Фургон или тент с гидробортом | Не нужно |
| До 20 т, в габарите | Бортовая площадка, раздвижной тент с боковой загрузкой | Не нужно |
| До 20-40 т, международное плечо | Контейнер Open Top или Flat Rack | Зависит от высоты на автоплече |
| 20-60 т или выше 2,8-3 м с упаковкой | Низкорамный трал | Чаще всего нужно |
| Свыше 60 т | Многоосный трал, модульный прицеп, ЖД-транспортёр | Нужно, с расчётом осевых нагрузок |
Высоту считают вместе с погрузочной высотой площадки: у стандартного полуприцепа она около 1,3-1,4 м, у низкорамного трала — заметно меньше. Станок высотой 3 м на обычной площадке уже выходит за 4 м и становится негабаритом, а на трале с низкой площадкой может уложиться в норму. Нормы и правила перевозки таких грузов разобраны в статье о правилах перевозки негабаритных грузов.
Для импорта оборудования из Европы и Азии часто выгодна связка «контейнер Flat Rack или Open Top по морю и железной дороге, трал на последнем плече». Когда масса уходит в сотни тонн, это уже проект класса Heavy Lift с отдельной инженерией.
6. Крепление станка в кузове
Крепление рассчитывают на ускорения из стандарта EN 12195-1: 0,8 g вперёд при экстренном торможении и 0,5 g назад и в стороны. Для станка массой 10 т это значит, что при резком торможении на него действует сила инерции около 8 тс, направленная вперёд. Часть её гасит трение, остальное должно удержать крепление.
Отсюда главное правило: тяжёлые станки крепят прямым способом, а не прижимным. Прижимное крепление (ремни поверх груза) держит за счёт трения и для многотонной массы требует нереального числа ремней. Прямое крепление — это:
- цепи или ремни от штатных рымов станка к точкам крепления платформы, диагонально и с противоположных сторон;
- упоры из бруса, прибитые к полу площадки спереди и сзади полозьев;
- противоскользящие резиновые маты под опорами — они повышают коэффициент трения и работают вместе с цепями;
- защита кромок в местах прилегания цепей и ремней.
Крепить за кожухи, пульты и направляющие нельзя: при нагрузке их вырывает или деформирует. После первых километров и на каждой стоянке водитель проверяет натяжение, а при перевалке крепление переделывают заново.
7. Документы и страхование
Базовый комплект документов на перевозку станка по России — транспортная накладная (в том числе электронная), упаковочный лист с перечнем мест, массой и габаритами, а для негабарита — спецразрешение. При международной перевозке добавляется накладная CMR, а при импорте — таможенное оформление.
По Уставу автомобильного транспорта погрузку выполняет грузоотправитель, если договором не предусмотрено иное, а водитель обязан контролировать размещение, крепление и состояние груза перед началом и во время движения (пункт 23.2 ПДД). Для станков надёжнее прописать в договоре, кто отвечает за такелаж и крепление, и поручить их одному исполнителю.
Дорогое оборудование стоит страховать на условиях «с ответственностью за все риски»: они покрывают и повреждения при погрузке, и последствия аварии. Страховая сумма считается от стоимости станка, а для станков, бывших в эксплуатации, — от рыночной стоимости. Подробнее — на странице страхования грузов.
8. От чего зависит стоимость
Стоимость перевозки станка складывается из шести статей, и транспорт в ней не всегда самая крупная:
- подготовка: отключение, слив, фиксация, консервация, демонтаж навесных узлов;
- упаковка: полозья, обрешётка или ящик, плёнка, влагопоглотители;
- такелаж: кран, домкраты, тележки, бригада стропальщиков на погрузке и выгрузке;
- транспорт: тип машины, расстояние, спецразрешение и прикрытие для негабарита;
- страхование;
- при международной перевозке — перевалки, контейнер и таможенное оформление.
Пример из практики: строгальный станок массой более 33 т мы доставили из Нидерландов в Самарканд с транзитом через порт Санкт-Петербурга. Маршрут подбирали под массу и габариты станка, погрузку и выгрузку контролировали на каждом этапе, и груз пришёл в срок без повреждений. Другие проекты с оборудованием — в разделе выполненных проектов.
Для расчёта пришлите модель станка, массу, габариты, фото на месте установки и адреса погрузки и выгрузки на request@transasia-logistics.ru или позвоните в московский офис: +7 495 787 87 04. Под ключ такие задачи мы ведём в рамках проектных перевозок.
Часто задаваемые вопросы (FAQ)
Как подготовить станок с ЧПУ к перевозке?
Отключить коммуникации, слить СОЖ и масла, перевести подвижные узлы в транспортное положение и закрепить штатными фиксаторами, снять пульт и кожухи. Затем законсервировать открытый металл, обернуть станок VCI-плёнкой, положить влагопоглотитель в шкаф ЧПУ и сделать фотофиксацию.
Нужно ли сливать масло и СОЖ перед перевозкой?
Да, если производитель не указал иное. Жидкость в баках при наклонах и торможениях выплёскивается через сапуны и уплотнения, загрязняет узлы и груз. После слива открытые отверстия закрывают заглушками, а в паспорте отмечают, какие жидкости залить при монтаже.
Какой транспорт нужен для станка массой 10 т?
Обычно бортовая площадка или раздвижной тент с боковой загрузкой краном. Если высота станка с упаковкой больше 2,7 м, лучше взять низкорамный трал: с площадкой около 1,3 м общая высота превысит 4 м и перевозка станет негабаритной.
Можно ли везти станок в контейнере?
Да. В стандартный контейнер помещаются небольшие станки, которые загружают через торцевые двери. Крупные станки везут в контейнерах Open Top (загрузка краном сверху) или Flat Rack (платформа с торцевыми стенками), выгодных при морской и железнодорожной доставке.
Нужно ли спецразрешение на перевозку станка?
Только если транспортное средство со станком шире 2,6 м, выше 4 м, длиннее 20 м или тяжелее допустимой массы (44 т для шести осей). Высоту считают с учётом погрузочной высоты площадки, поэтому низкорамный трал часто позволяет обойтись без разрешения.
Кто отвечает за крепление станка в машине?
По Уставу автомобильного транспорта погрузку выполняет грузоотправитель, если договором не установлено иное, а водитель контролирует размещение и крепление груза по пункту 23.2 ПДД. Для станков лучше закрепить в договоре, кто выполняет такелаж и крепление, и поручить обе операции одному исполнителю.
Как рассчитывают крепление станка?
По стандарту EN 12195-1: крепление должно удержать груз при ускорениях 0,8 g вперёд и 0,5 g назад и в стороны. Для многотонных станков применяют прямое крепление цепями за штатные рымы, упоры из бруса и противоскользящие маты.
Как застраховать станок при перевозке?
Выбрать условия «с ответственностью за все риски», которые покрывают повреждения при погрузке, выгрузке и в пути. Страховая сумма считается от стоимости станка, для оборудования, бывшего в эксплуатации, — от рыночной стоимости. Фотофиксация до погрузки упрощает урегулирование.
